Bản Vẽ Nhà 1 Trệt 2 Lầu: Mặt Bằng, Kết Cấu & Điện Nước Nhà 3 Tầng

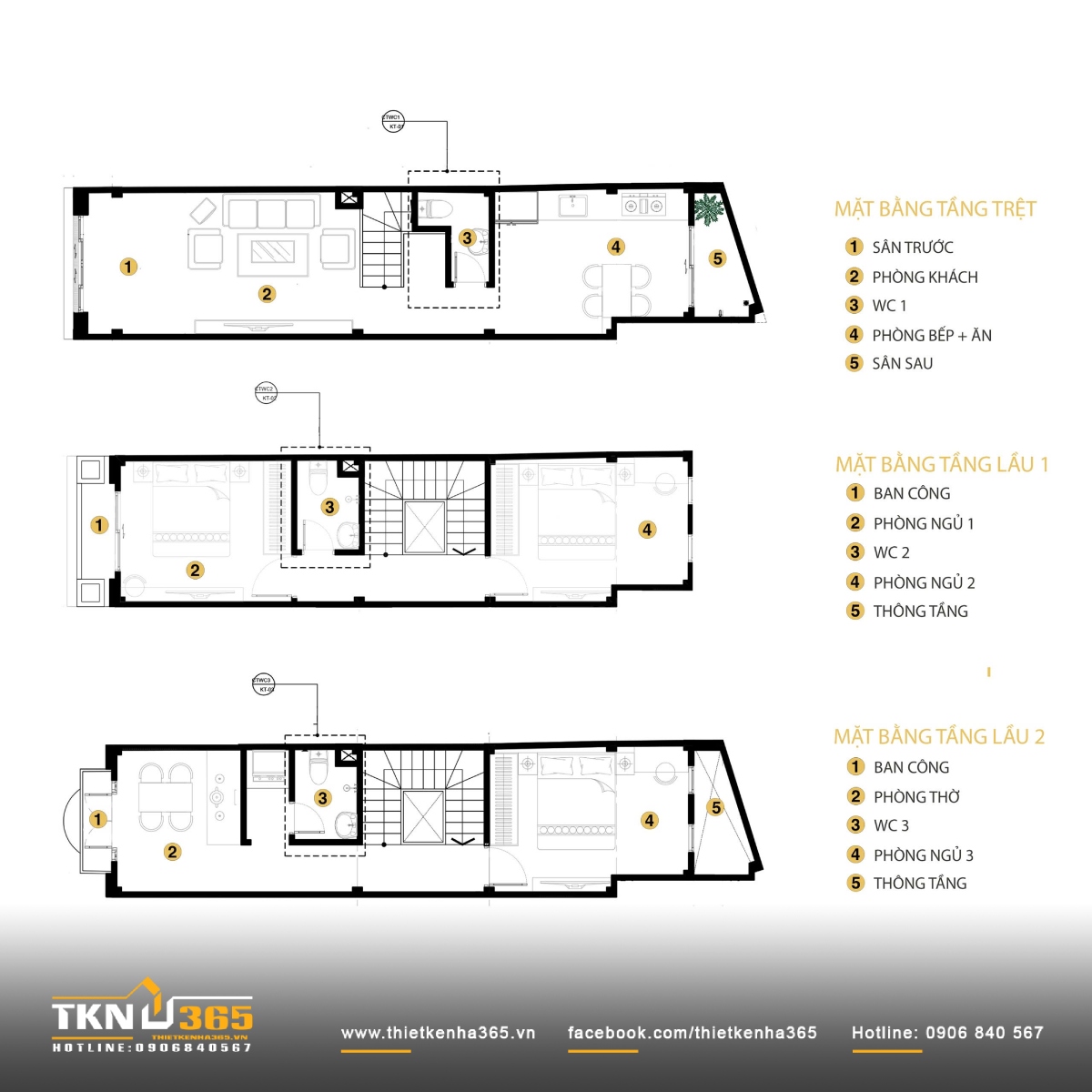

Bản vẽ nhà 1 trệt 2 lầu là cơ sở quan trọng để triển khai thi công và kiểm soát chất lượng công trình. Tuy nhiên, nhiều gia chủ chỉ xem bản vẽ như hình ảnh tham khảo mà chưa hiểu rõ giá trị và phạm vi sử dụng của từng loại bản vẽ. Việc áp dụng sai hoặc dùng bản vẽ không phù hợp có thể dẫn đến phát sinh chi phí, bất tiện trong sinh hoạt hoặc khó thi công.

Trong bài viết này, Thiết Kế Nhà 365 sẽ giúp bạn hiểu rõ cấu trúc một hồ sơ thiết kế nhà 1 trệt 2 lầu, bao gồm bản vẽ mặt bằng nhà 1 trệt 2 lầu, bản vẽ kết cấu nhà 1 trệt 2 lầu và bản vẽ điện nước nhà 3 tầng, đồng thời hướng dẫn cách đọc và áp dụng đúng khi xây dựng. Nếu bạn đang tìm hiểu trước khi thiết kế, có thể tham khảo thêm các mẫu nhà 1 trệt 2 lầu đẹp để hình dung rõ hơn cách bố trí công năng và phong cách kiến trúc phù hợp.

Bản vẽ nhà 1 trệt 2 lầu là gì? Dùng để làm gì?

Trước khi tìm kiếm hay tham khảo bản vẽ nhà 1 trệt 2 lầu, gia chủ cần hiểu rõ bản chất của bản vẽ nhà ở và vai trò của nó trong quá trình xây dựng. Việc nắm đúng khái niệm giúp tránh nhầm lẫn giữa bản vẽ tham khảo và hồ sơ thiết kế thi công hoàn chỉnh.

Khái niệm bản vẽ nhà 1 trệt 2 lầu

Bản vẽ nhà 1 trệt 2 lầu là tài liệu kỹ thuật thể hiện toàn bộ thông tin thiết kế của một công trình nhà ở gồm 1 tầng trệt và 2 tầng lầu (thường gọi là bản vẽ nhà 3 tầng).

Trong thực tế, bản vẽ thiết kế nhà 1 trệt 2 lầu không chỉ bao gồm sơ đồ mặt bằng mà còn thể hiện kích thước, cao độ, kết cấu chịu lực, hệ thống điện – nước và các chi tiết kỹ thuật cần thiết để thi công. Khi triển khai đầy đủ, đây được gọi là hồ sơ thiết kế nhà 1 trệt 2 lầu – cơ sở pháp lý và kỹ thuật để xin phép xây dựng, bóc tách khối lượng và triển khai thi công thực tế. Trong nhiều trường hợp, gia chủ thường tham khảo trước các mẫu thiết kế nhà phố để định hình phong cách và cách tổ chức không gian trước khi triển khai bản vẽ chi tiết..

Vai trò của bản vẽ trong thiết kế và thi công nhà ở

Bản vẽ nhà ở đóng vai trò như “bản hướng dẫn chi tiết” cho toàn bộ quá trình xây dựng. Cụ thể:

• Định hình công năng sử dụng: Thể hiện rõ cách bố trí phòng khách, bếp, phòng ngủ, khu vệ sinh… trong bản vẽ mặt bằng nhà 1 trệt 2 lầu.
• Kiểm soát kỹ thuật và kết cấu: Thông qua bản vẽ kết cấu nhà 1 trệt 2 lầu, đảm bảo công trình an toàn, đúng tải trọng và phù hợp điều kiện nền đất.
• Triển khai hệ thống kỹ thuật: Bản vẽ điện nước nhà 3 tầng giúp thi công chính xác, tránh đục phá về sau.
• Hạn chế phát sinh chi phí: Khi thông tin rõ ràng và chi tiết, nhà thầu có cơ sở thi công đúng, giảm sai sót và điều chỉnh không cần thiết.

Hiểu đúng vai trò của bản vẽ giúp gia chủ đánh giá được mức độ đầy đủ của hồ sơ thiết kế, thay vì chỉ tập trung vào hình thức bên ngoài của công trình.

Một bộ bản vẽ nhà 1 trệt 2 lầu đầy đủ gồm những gì?

Nhiều người lầm tưởng bản vẽ nhà 1 trệt 2 lầu chỉ gồm mặt bằng các tầng. Thực tế, hồ sơ thiết kế nhà 1 trệt 2 lầu hoàn chỉnh phải bao gồm đầy đủ phần kiến trúc, kết cấu và hệ thống kỹ thuật để đảm bảo công trình có thể thi công chính xác, an toàn và đúng chi phí dự toán.

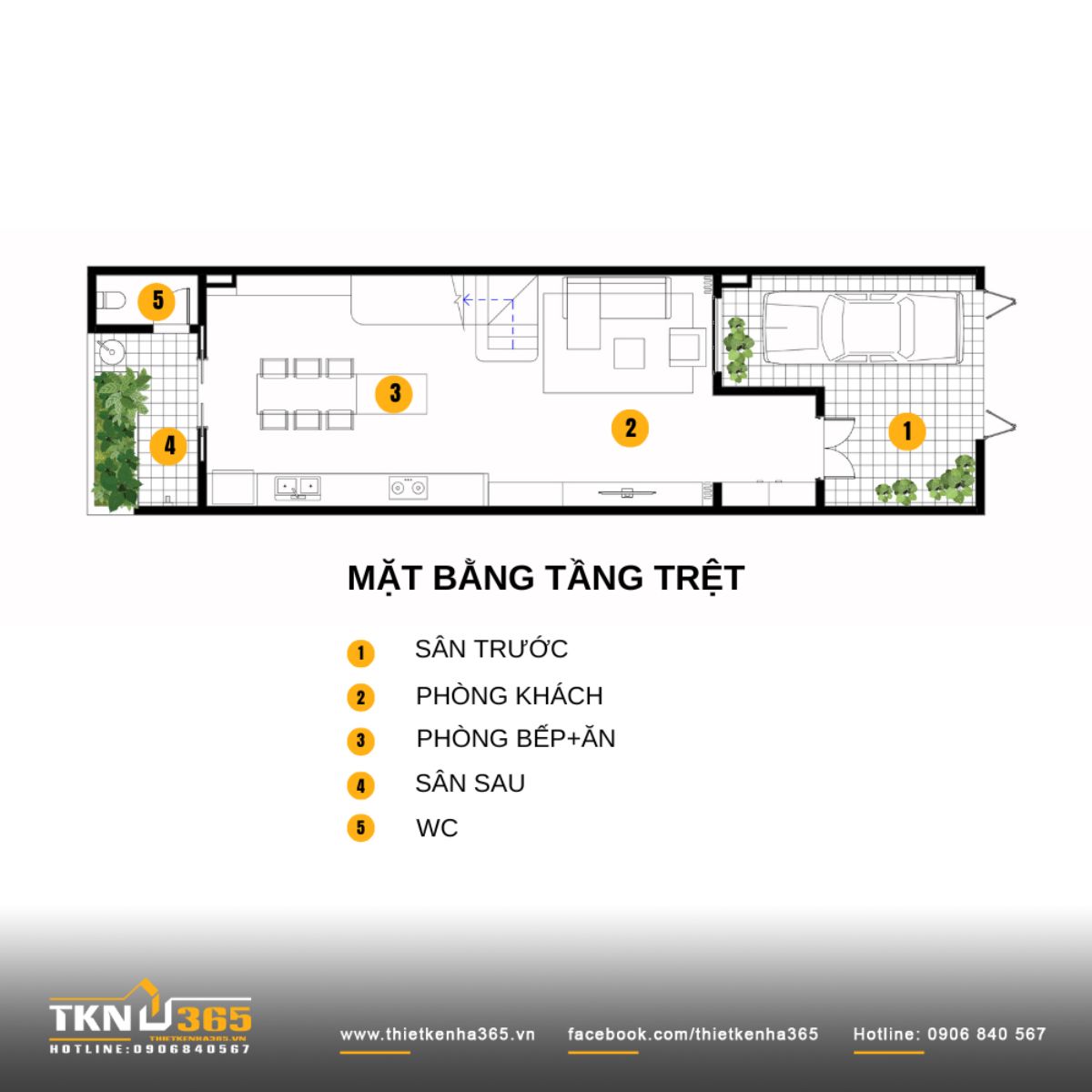

Bản vẽ mặt bằng công năng các tầng

Đây là phần cơ bản nhất trong bộ bản vẽ mặt bằng nhà 1 trệt 2 lầu, thể hiện cách bố trí không gian theo từng tầng.

Thông thường bao gồm:

• Mặt bằng tầng trệt: Phòng khách, bếp – ăn, vệ sinh, cầu thang.
• Mặt bằng lầu 1, lầu 2: Phòng ngủ, phòng sinh hoạt chung, phòng thờ (nếu có).
• Kích thước phòng, vị trí cửa, cầu thang, ban công, thông tầng.

Phần mặt bằng giúp gia chủ hình dung rõ bố trí công năng nhà 1 trệt 2 lầu và là cơ sở để trao đổi điều chỉnh trước khi chốt phương án thiết kế. Trong nhiều trường hợp, cách tổ chức phòng ngủ, cầu thang hay giếng trời cũng tương tự những phương án thường thấy trong các mẫu nhà 1 trệt 2 lầu hiện đại hiện nay.

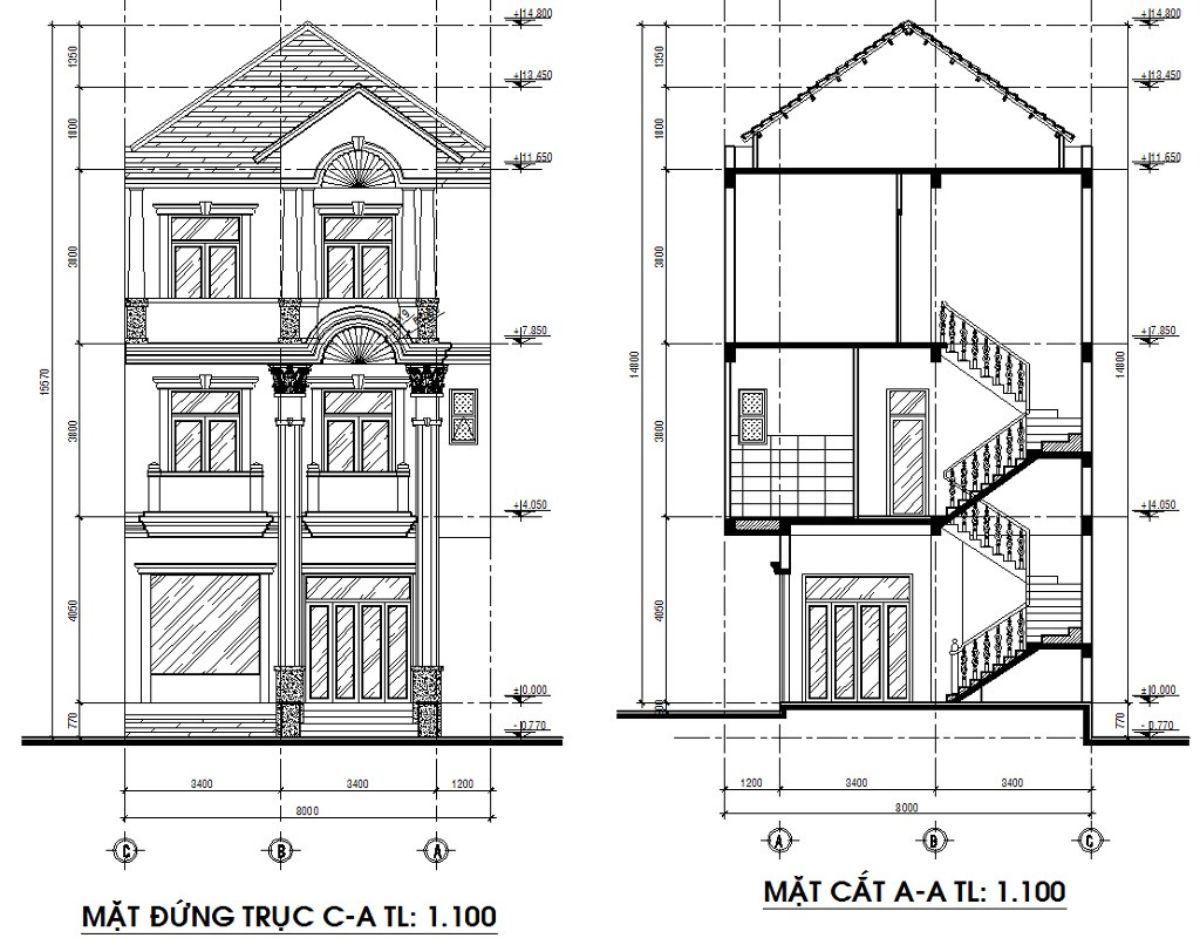

Bản vẽ kiến trúc (mặt đứng, mặt cắt)

Phần bản vẽ kiến trúc nhà 1 trệt 2 lầu thể hiện hình khối và tỷ lệ công trình. Bao gồm:

• Mặt tiền (mặt đứng chính) thể hiện hình thức bên ngoài, cao độ tầng, ban công, mái.
• Các mặt đứng bên hông (nếu có).
• Mặt cắt dọc hoặc ngang thể hiện chiều cao tầng, cấu tạo sàn, mái, cầu thang.

Mặt cắt đặc biệt quan trọng vì giúp hiểu rõ mối liên hệ giữa các tầng và cao độ thực tế, tránh sai lệch khi thi công.

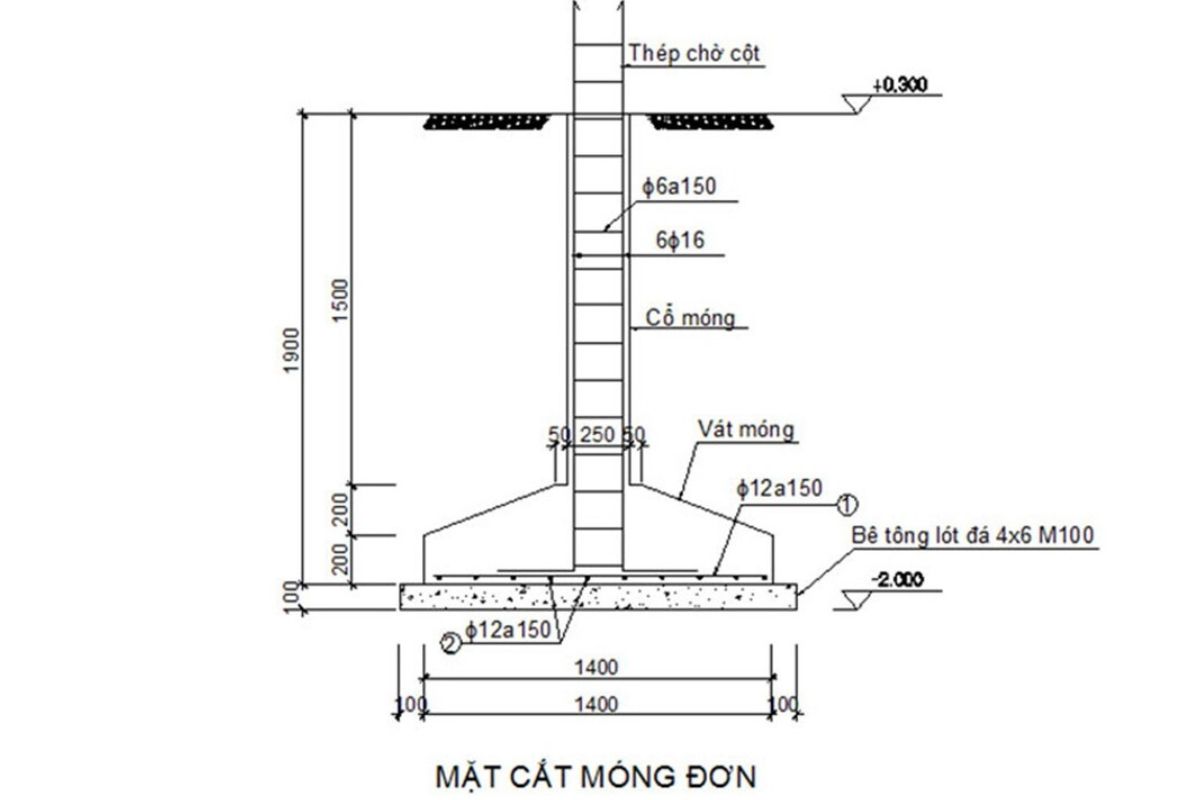

Bản vẽ kết cấu

Bản vẽ kết cấu nhà 1 trệt 2 lầu là phần quyết định độ an toàn và độ bền công trình.

Thông thường bao gồm:

• Bản vẽ móng (móng đơn, móng băng hoặc móng cọc tùy nền đất).
• Bản vẽ dầm, sàn, cột.
• Thép chi tiết từng cấu kiện.

Phần này giúp kỹ sư và đội thi công biết chính xác kích thước, số lượng thép, vị trí bố trí chịu lực. Với nhà 3 tầng, việc có bản vẽ kết cấu đầy đủ là yêu cầu bắt buộc để đảm bảo an toàn lâu dài.

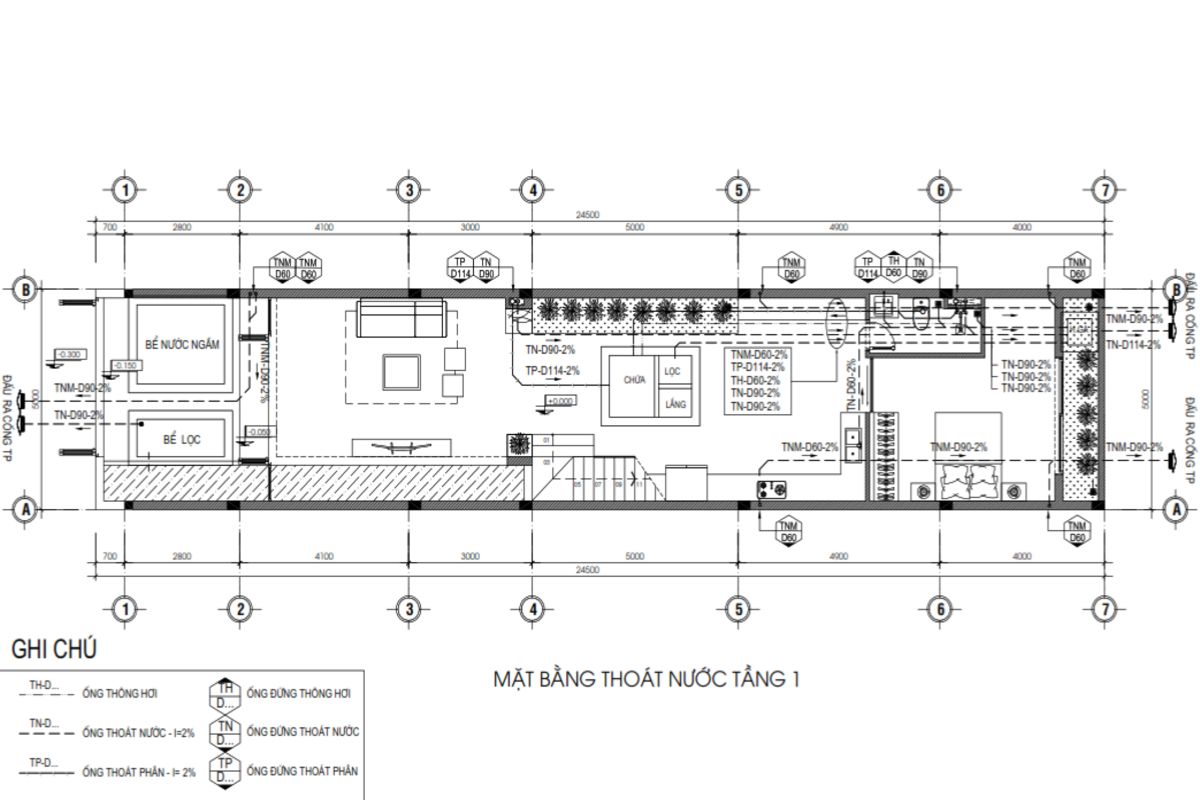

Bản vẽ điện – nước

Bản vẽ điện nước nhà 3 tầng thể hiện toàn bộ hệ thống kỹ thuật âm tường và âm sàn, bao gồm:

• Sơ đồ cấp điện, vị trí công tắc, ổ cắm, đèn chiếu sáng.
• Sơ đồ cấp – thoát nước, vị trí thiết bị vệ sinh.
• Đường ống kỹ thuật và vị trí chờ.

Nếu thiếu phần này, quá trình thi công dễ phát sinh đục phá sau hoàn thiện, gây tốn kém và ảnh hưởng thẩm mỹ.

Tóm lại, một bộ bản vẽ thiết kế nhà 1 trệt 2 lầu hoàn chỉnh không chỉ giúp hình dung ngôi nhà sẽ trông như thế nào, mà còn là tài liệu kỹ thuật chi tiết để triển khai thi công chính xác, kiểm soát khối lượng và hạn chế rủi ro phát sinh.

Gợi ý bản vẽ mặt bằng nhà 1 trệt 2 lầu phổ biến hiện nay

Tùy theo diện tích đất và nhu cầu sử dụng, bản vẽ mặt bằng nhà 1 trệt 2 lầu có nhiều cách bố trí khác nhau. Việc lựa chọn phương án phù hợp không chỉ dựa vào diện tích mà còn phụ thuộc vào số lượng thành viên, thói quen sinh hoạt và định hướng sử dụng lâu dài.

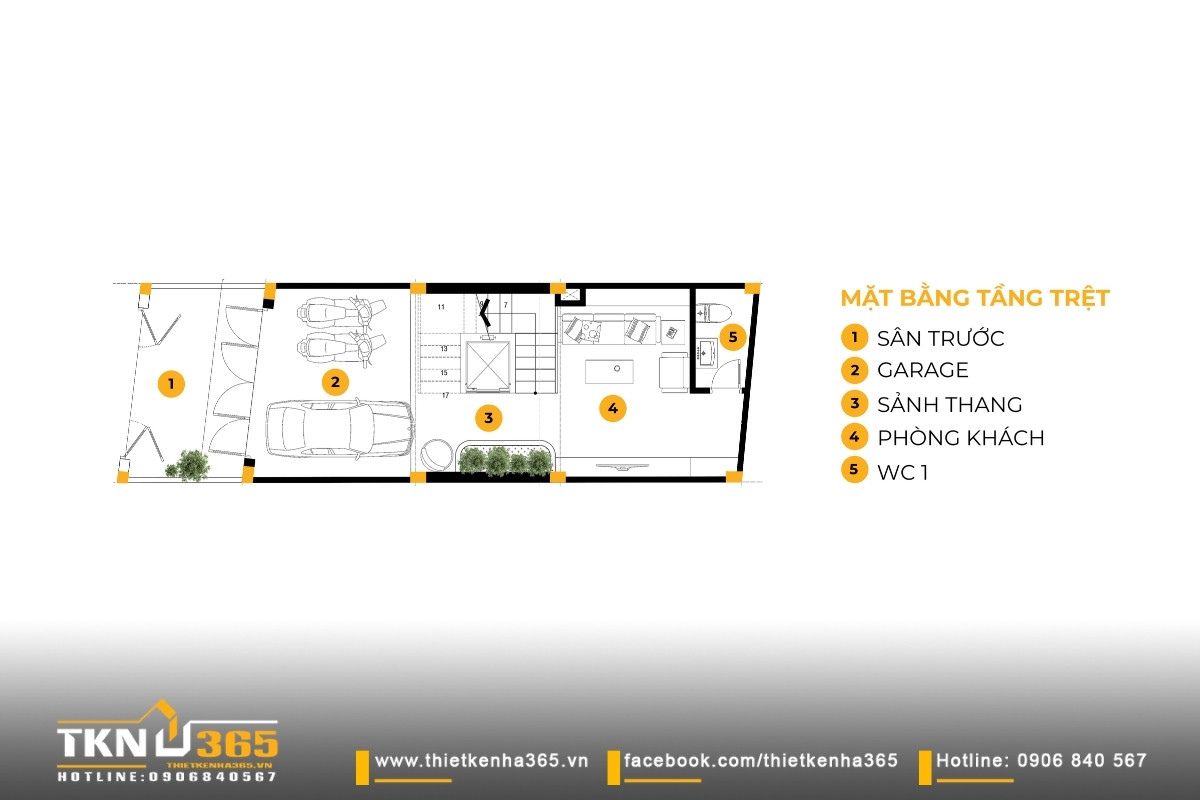

Mặt bằng nhà 1 trệt 2 lầu diện tích nhỏ (nhà phố hẹp)

Với các lô đất phổ biến như 4x12m, 4x15m hoặc nhà trong hẻm nhỏ, mặt bằng thường được tổ chức theo nguyên tắc tối ưu chiều sâu và giảm vách ngăn.

Logic bố trí thường gồm:

• Tầng trệt: Phòng khách liên thông bếp – ăn để tạo cảm giác rộng, cầu thang đặt giữa nhà hoặc lệch về cuối nhà, bố trí 1 WC nhỏ dưới gầm thang.
• Lầu 1: 1 – 2 phòng ngủ, ưu tiên phòng ngủ trước có ban công lấy sáng.
• Lầu 2: 1 phòng ngủ + phòng thờ hoặc khu giặt phơi phía sau.

Ở nhóm nhà phố hẹp, bản vẽ nhà 1 trệt 2 lầu 4x15 hoặc 4x12 thường ưu tiên giếng trời hoặc thông tầng nhỏ để cải thiện thông gió và ánh sáng tự nhiên. Những giải pháp này cũng xuất hiện khá phổ biến trong thiết kế nhà 1 trệt 2 lầu 4x15, nơi diện tích mặt tiền hạn chế đòi hỏi cách tổ chức không gian hợp lý hơn.

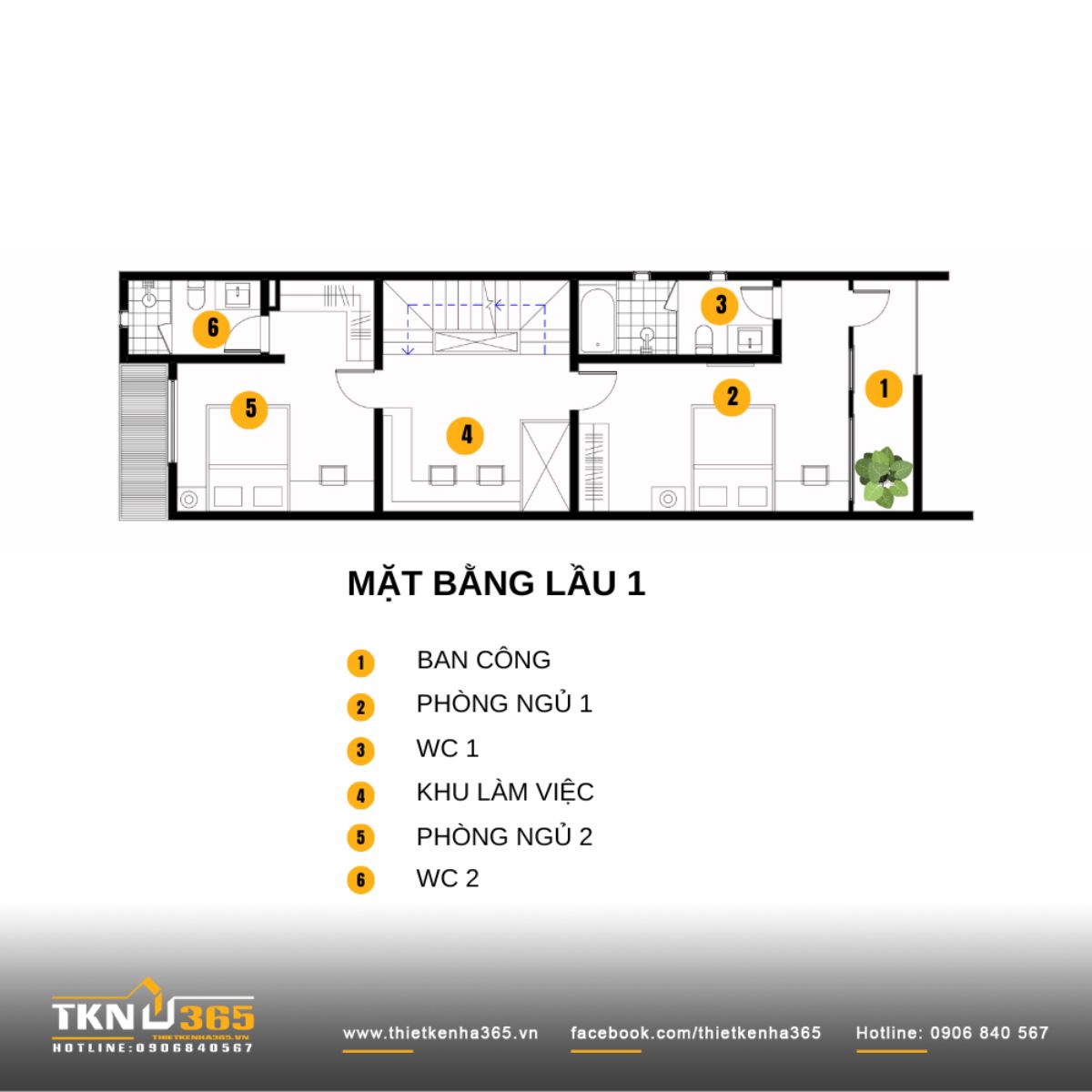

Mặt bằng nhà 1 trệt 2 lầu diện tích trung bình

Với lô đất 5x15m, 5x18m hoặc 5x20m, việc bố trí công năng linh hoạt hơn. Đây là nhóm diện tích phổ biến của bản vẽ nhà 1 trệt 2 lầu 5x15 trong đô thị.

Logic tổ chức không gian thường như sau:

• Tầng trệt: Phòng khách tách tương đối với bếp – ăn, có thể bố trí thêm phòng ngủ nhỏ cho người lớn tuổi.
• Lầu 1: 2 phòng ngủ + 1 WC chung hoặc mỗi phòng có WC riêng tùy nhu cầu.
• Lầu 2: Phòng ngủ, phòng sinh hoạt chung hoặc phòng làm việc, kết hợp sân thượng phía trước/sau.

Nhóm diện tích này cho phép bố trí cầu thang rộng hơn, tăng diện tích lưu thông và tạo sự thoải mái trong sử dụng.

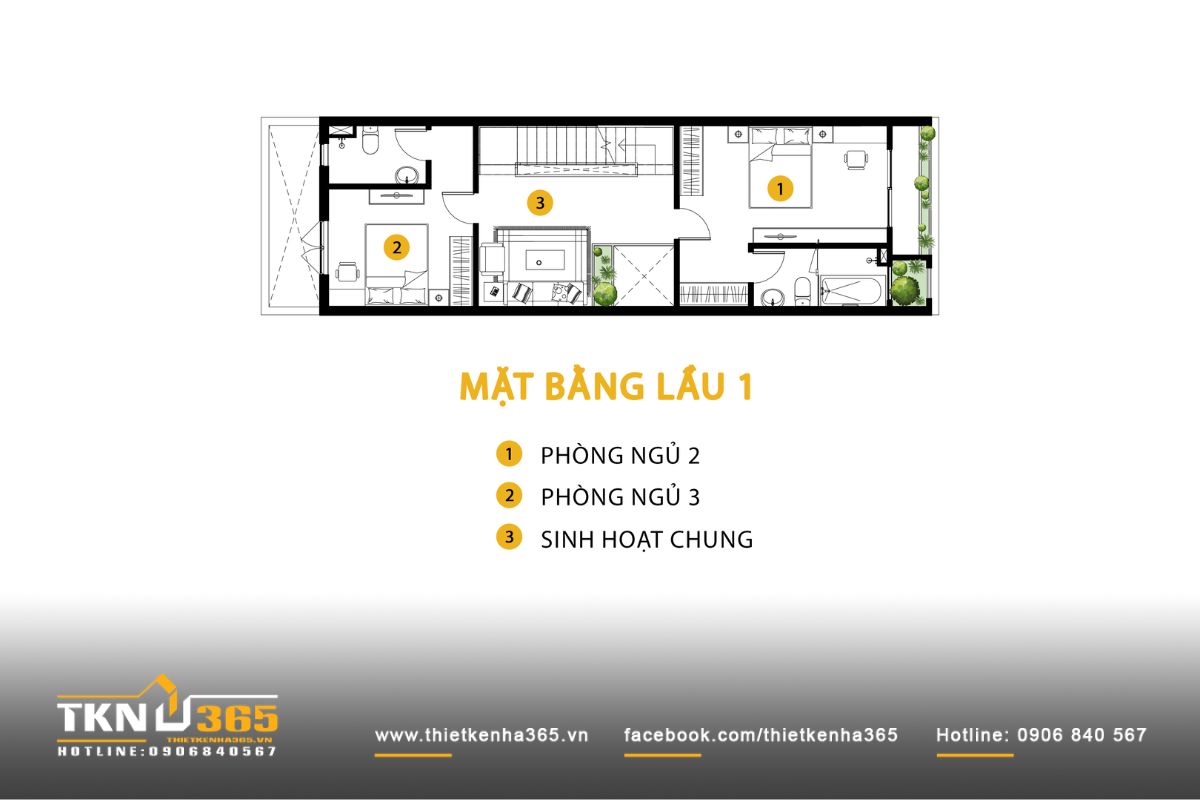

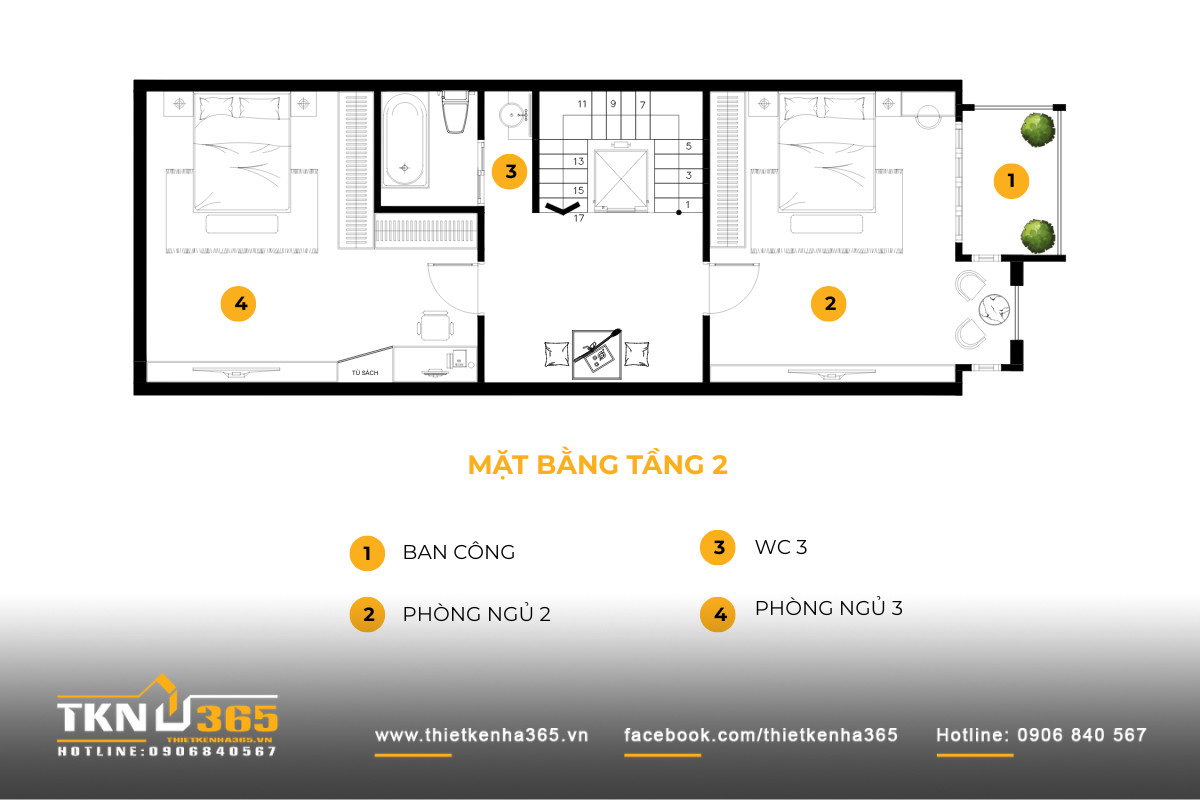

Mặt bằng nhà 1 trệt 2 lầu có 3 – 4 phòng ngủ

Với gia đình nhiều thành viên hoặc sống lâu dài, yêu cầu phổ biến là 3 – 4 phòng ngủ. Khi đó, bố trí công năng nhà 1 trệt 2 lầu cần tính toán chặt chẽ để tránh chia phòng quá nhỏ.

Phương án thường gặp:

• Tầng trệt: 1 phòng ngủ (cho người lớn tuổi) + không gian sinh hoạt chung.
• Lầu 1: 2 phòng ngủ chính.
• Lầu 2: 1 phòng ngủ + phòng thờ hoặc phòng đa năng.

Điểm quan trọng trong các mẫu bản vẽ nhà 1 trệt 2 lầu nhiều phòng ngủ là đảm bảo diện tích tối thiểu cho mỗi phòng (thường từ 10 – 12m2 trở lên), đồng thời giữ được thông thoáng và riêng tư cần thiết.

Dù theo diện tích nào, mặt bằng chỉ thực sự hiệu quả khi được điều chỉnh theo kích thước thực tế khu đất, hướng nhà và nhu cầu sử dụng cụ thể của từng gia đình.

Cách đọc bản vẽ nhà 1 trệt 2 lầu để tránh sai khi thi công

Không ít gia chủ gặp khó khăn khi đọc bản vẽ nhà 1 trệt 2 lầu, dẫn đến hiểu sai thông tin hoặc trao đổi thiếu chính xác với nhà thầu. Việc nắm được những nguyên tắc cơ bản khi đọc bản vẽ giúp quá trình thi công diễn ra thuận lợi, hạn chế điều chỉnh và phát sinh không cần thiết.

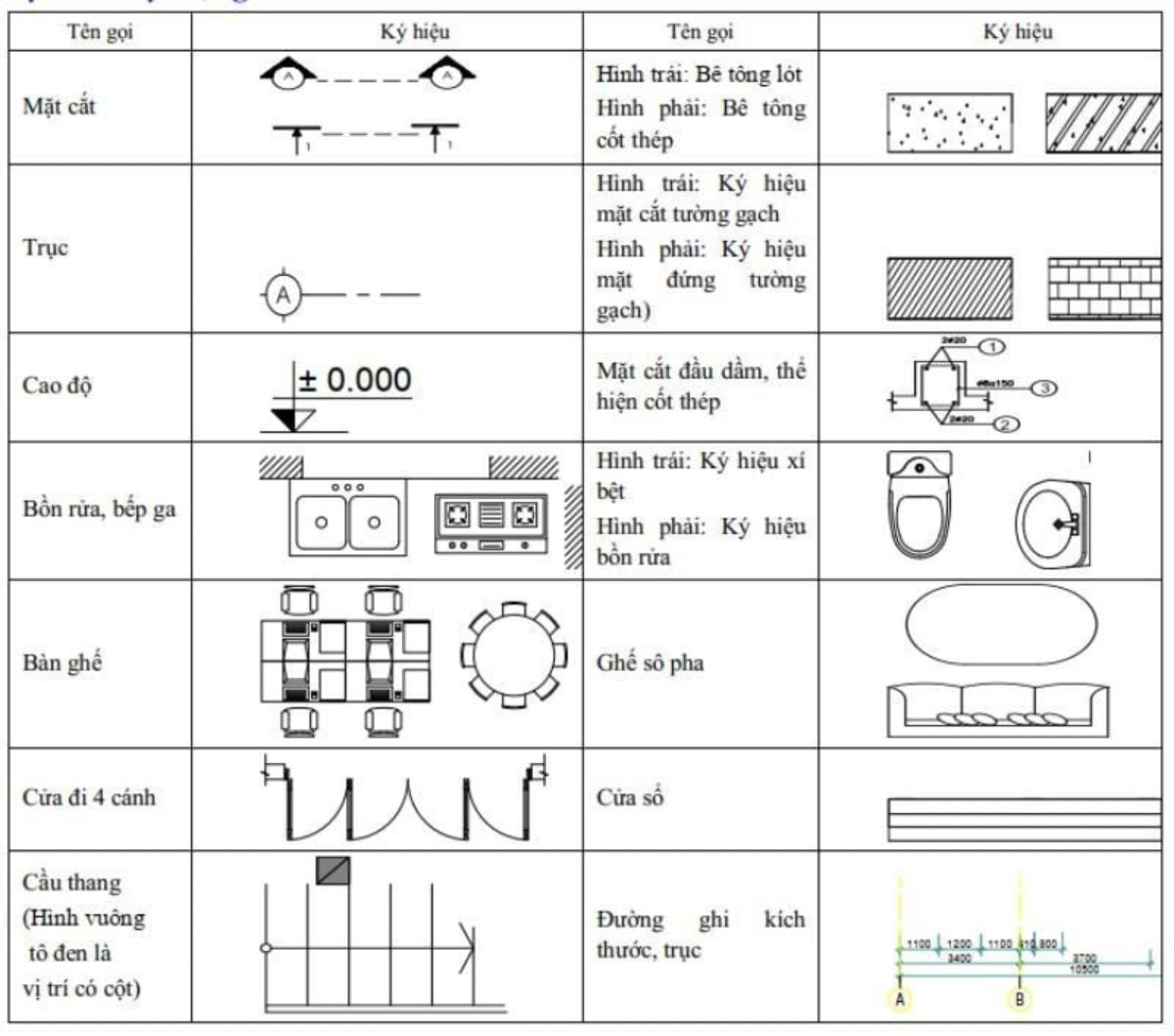

Những ký hiệu cơ bản cần nắm

Trong một bản vẽ kiến trúc nhà 1 trệt 2 lầu, các ký hiệu và quy ước thể hiện thông tin kỹ thuật theo tiêu chuẩn chung. Gia chủ nên lưu ý:

• Ký hiệu tường, cột, dầm: Tường chịu lực thường thể hiện nét đậm hơn tường ngăn.
• Ký hiệu cửa đi, cửa sổ: Thể hiện hướng mở và kích thước thông thủy.
• Cao độ (±0.000): Là mốc chuẩn để xác định chiều cao các tầng.
• Ký hiệu cầu thang: Bao gồm số bậc, chiều đi lên và vị trí chiếu nghỉ.
• Ký hiệu điện – nước: Ổ cắm, công tắc, đèn, điểm cấp – thoát nước được quy ước bằng biểu tượng riêng trong bản vẽ điện nước nhà 3 tầng.

Hiểu đúng ký hiệu giúp gia chủ đọc bản vẽ nhanh hơn và dễ kiểm tra khi thi công thực tế.

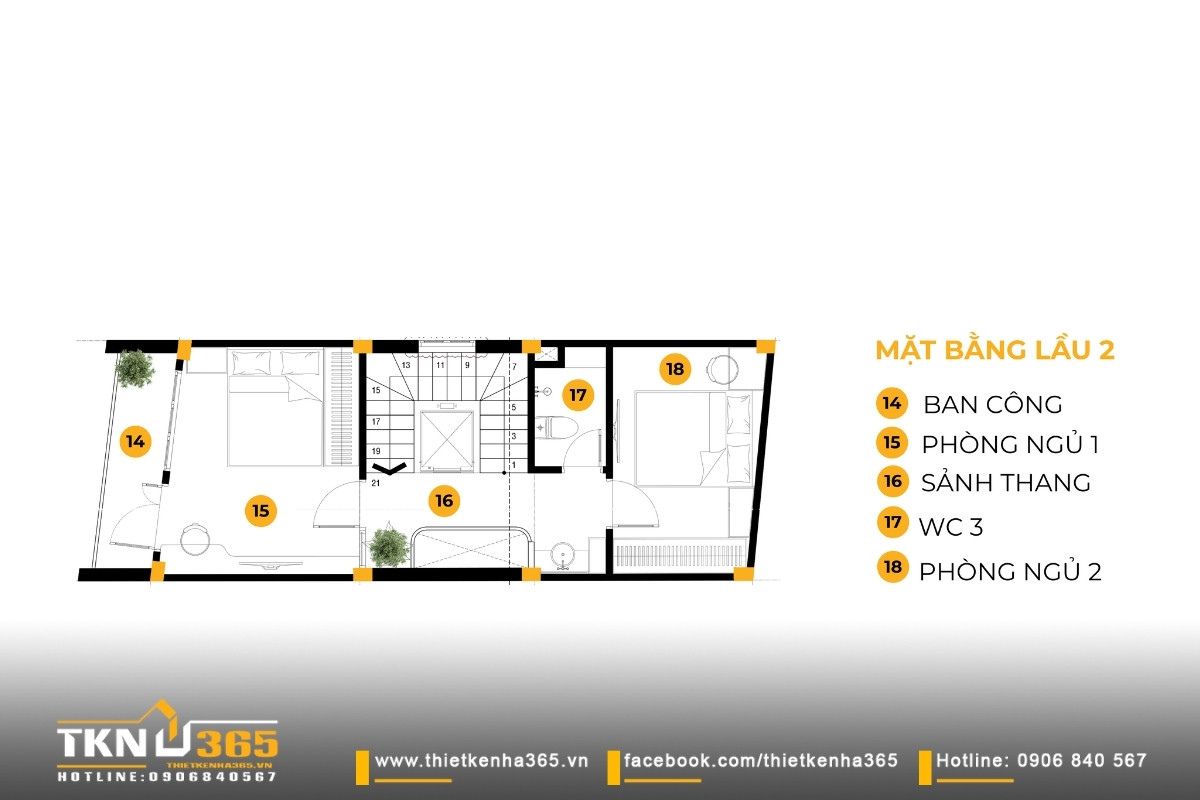

Các thông tin cần chú ý trên bản vẽ mặt bằng

Trong bản vẽ mặt bằng nhà 1 trệt 2 lầu, có một số thông tin quan trọng cần đặc biệt quan tâm:

• Kích thước tổng thể và kích thước thông thủy từng phòng.
• Chiều rộng cầu thang và hành lang.
• Vị trí giếng trời, thông tầng hoặc ô lấy sáng.
• Khoảng lùi trước – sau (nếu có theo quy định xây dựng).

Gia chủ nên kiểm tra lại diện tích phòng ngủ, bếp và WC có phù hợp nhu cầu thực tế hay không. Nhiều trường hợp phòng được bố trí đủ về mặt số lượng nhưng thiếu diện tích sử dụng thoải mái.

Sai lầm thường gặp khi đọc bản vẽ nhà ở

Một số sai lầm phổ biến khi đọc bản vẽ nhà 3 tầng gồm:

• Chỉ xem hình thức mặt tiền mà bỏ qua mặt cắt và bản vẽ kết cấu nhà 1 trệt 2 lầu.
• Không đối chiếu kích thước thực tế với nhu cầu sử dụng.
• Nhầm lẫn giữa kích thước tim tường và kích thước thông thủy.
• Không kiểm tra sự thống nhất giữa bản vẽ kiến trúc và bản vẽ điện – nước.

Việc đọc bản vẽ nên được thực hiện song song với đơn vị thiết kế để làm rõ các thắc mắc trước khi thi công. Khi mọi thông tin được hiểu đúng ngay từ đầu, quá trình xây dựng sẽ hạn chế rủi ro và điều chỉnh phát sinh.

Có nên sử dụng bản vẽ nhà 1 trệt 2 lầu có sẵn trên mạng không?

Bản vẽ có sẵn giúp gia chủ hình dung nhanh cách bố trí không gian, đặc biệt với những ai đang tìm hiểu bản vẽ nhà 1 trệt 2 lầu trước khi thuê thiết kế. Tuy nhiên, không phải bản vẽ nào cũng có thể áp dụng trực tiếp vào thi công, vì mỗi khu đất và nhu cầu sử dụng đều khác nhau.

Trường hợp chỉ nên dùng để tham khảo

Các mẫu bản vẽ nhà 1 trệt 2 lầu trên mạng phù hợp trong giai đoạn:

• Tìm ý tưởng bố trí công năng nhà 1 trệt 2 lầu.
• Tham khảo cách sắp xếp 3 – 4 phòng ngủ trên diện tích 4x15m, 5x15m.
• So sánh phong cách mặt tiền, cầu thang, giếng trời.

Ở bước này, bản vẽ đóng vai trò định hướng. Gia chủ có thể hình dung quy mô, cách tổ chức mặt bằng nhà 3 tầng và xác định nhu cầu của gia đình trước khi làm hồ sơ thiết kế riêng. Những cách bố trí mặt tiền, ban công và cầu thang thường thấy trong mẫu nhà phố 3 tầng cũng giúp hình dung rõ hơn cách tổ chức không gian nhà phố nhiều tầng.

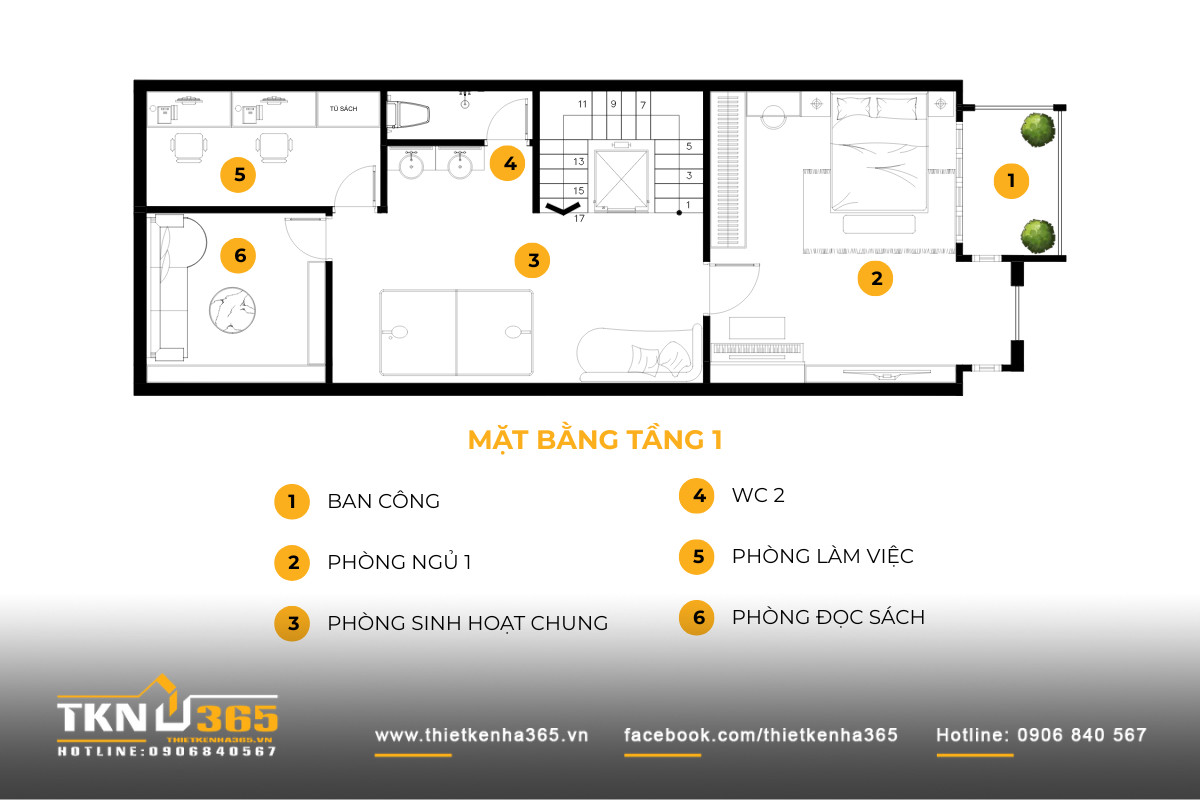

Rủi ro khi áp dụng bản vẽ không thiết kế riêng

Việc sử dụng trực tiếp bản vẽ có sẵn để thi công tiềm ẩn nhiều rủi ro:

• Không phù hợp kích thước thực tế khu đất: Chênh lệch vài chục centimet cũng có thể làm thay đổi bố cục phòng.
• Không tính đến điều kiện nền đất và kết cấu: Bản vẽ kết cấu nhà 1 trệt 2 lầu cần được tính toán theo khảo sát địa chất cụ thể.
• Không đáp ứng quy định xây dựng tại địa phương: Khoảng lùi, mật độ xây dựng, chiều cao tối đa có thể khác nhau.
• Khó kiểm soát chi phí: Thiếu bản vẽ chi tiết dẫn đến thi công theo kinh nghiệm, dễ phát sinh.

Theo kinh nghiệm tư vấn thiết kế thực tế của Thiết Kế Nhà 365, mỗi khu đất có đặc điểm riêng về diện tích, hướng nắng, hẻm – đường trước nhà và nhu cầu sử dụng của từng gia đình. Vì vậy, bản vẽ tham khảo chỉ nên xem là bước khởi đầu, còn hồ sơ thiết kế nhà 1 trệt 2 lầu triển khai riêng mới là cơ sở an toàn để thi công lâu dài.

Khi nào nên thuê thiết kế bản vẽ nhà 1 trệt 2 lầu riêng?

Trong nhiều trường hợp, việc đầu tư thiết kế ngay từ đầu giúp gia chủ tiết kiệm chi phí và hạn chế rủi ro phát sinh khi thi công. Một bản vẽ nhà 1 trệt 2 lầu triển khai riêng theo hiện trạng khu đất và nhu cầu sử dụng sẽ mang lại tính khả thi cao hơn so với việc áp dụng mẫu có sẵn.

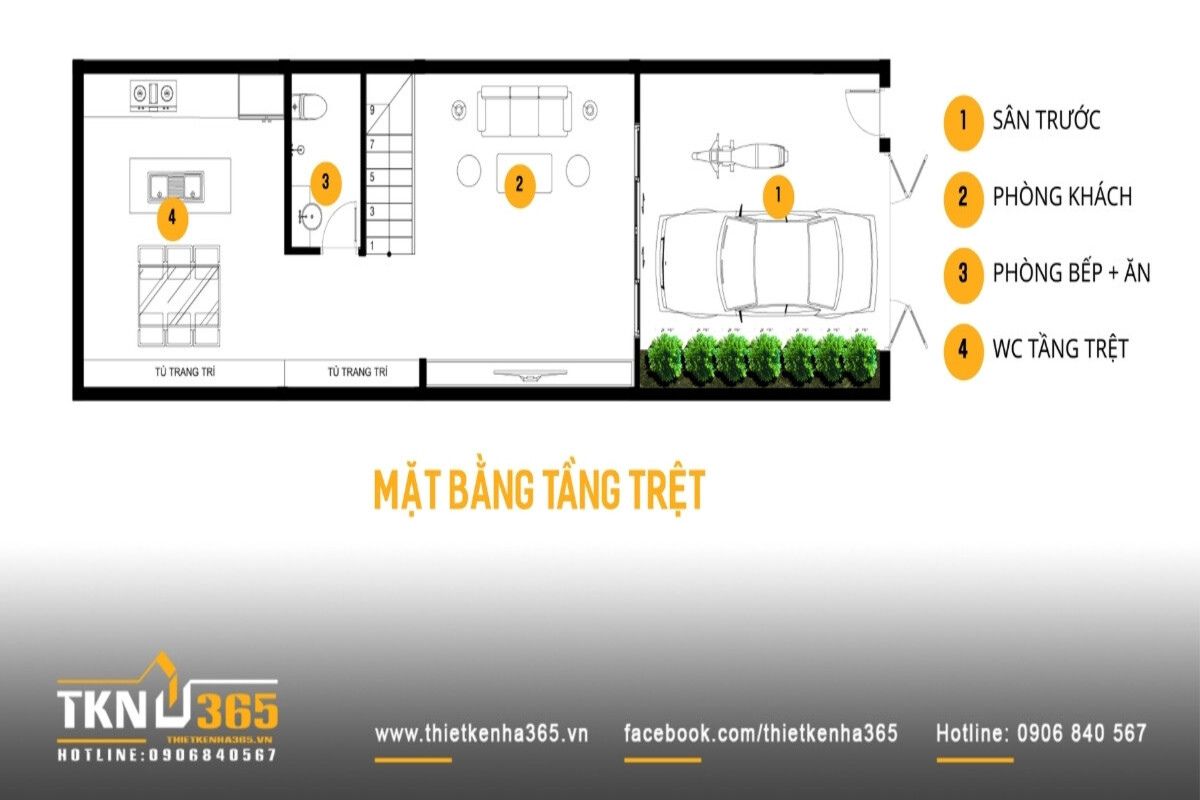

Nhà có diện tích đặc thù

Những lô đất méo, đất nở hậu, đất vát góc hoặc mặt tiền hẹp như 4x15m, 4x16m thường đòi hỏi giải pháp bố trí linh hoạt.

Khi đó, bản vẽ mặt bằng nhà 1 trệt 2 lầu cần được điều chỉnh theo kích thước thực tế, đảm bảo:

• Cầu thang không quá dốc hoặc chiếm nhiều diện tích.
• Phòng ngủ đủ tiêu chuẩn sử dụng.
• Giải pháp lấy sáng – thông gió phù hợp.

Với nhà phố có điều kiện đặc thù, việc triển khai hồ sơ thiết kế riêng giúp tránh tình trạng chia phòng thiếu hợp lý hoặc phải sửa đổi trong quá trình xây dựng.

Gia đình có nhu cầu sử dụng lâu dài

Nếu gia đình xác định xây nhà để ở ổn định nhiều năm, nhu cầu thường phức tạp hơn so với nhà cho thuê.

Một bản vẽ thiết kế nhà 1 trệt 2 lầu riêng sẽ giúp:

• Tính toán số lượng phòng ngủ phù hợp từng giai đoạn.
• Bố trí phòng cho người lớn tuổi ở tầng trệt nếu cần.
• Dự trù khả năng cải tạo hoặc nâng cấp sau này.

Thiết kế đúng ngay từ đầu giúp ngôi nhà thích ứng tốt với sự thay đổi về nhân khẩu và sinh hoạt theo thời gian.

Muốn kiểm soát chi phí và thi công chặt chẽ

Nhiều gia chủ cho rằng thuê thiết kế sẽ tăng chi phí. Thực tế, hồ sơ thiết kế nhà 1 trệt 2 lầu chi tiết lại giúp kiểm soát ngân sách hiệu quả hơn nhờ:

• Bóc tách khối lượng vật tư rõ ràng.
• Hạn chế thi công theo “kinh nghiệm” thiếu cơ sở kỹ thuật.
• Đồng bộ giữa bản vẽ kiến trúc, bản vẽ kết cấu nhà 1 trệt 2 lầu và bản vẽ điện nước nhà 3 tầng.

Khi có bản vẽ đầy đủ, quá trình làm việc giữa gia chủ và nhà thầu trở nên minh bạch hơn, từ đó giảm thiểu tranh chấp và phát sinh ngoài dự kiến.

Câu hỏi thường gặp về bản vẽ nhà 1 trệt 2 lầu (FAQ)

Bản vẽ nhà 1 trệt 2 lầu có dùng chung cho nhiều khu đất được không?

Không nên dùng chung cho nhiều khu đất khác nhau. Mỗi lô đất có kích thước, hình dạng, hướng nắng, điều kiện nền đất và quy định xây dựng riêng. Bản vẽ nhà 1 trệt 2 lầu chỉ thực sự phù hợp khi được điều chỉnh theo hiện trạng cụ thể, nếu không dễ phát sinh bất cập về công năng và kỹ thuật.

Bản vẽ mặt bằng khác gì bản vẽ thi công?

Bản vẽ mặt bằng chỉ thể hiện cách bố trí phòng, kích thước cơ bản và vị trí không gian. Trong khi đó, bản vẽ thi công là bộ hồ sơ đầy đủ bao gồm kiến trúc, kết cấu, điện – nước và chi tiết kỹ thuật.

Nói cách khác, bản vẽ mặt bằng nhà 1 trệt 2 lầu giúp hình dung công năng, còn hồ sơ thi công mới đủ điều kiện để triển khai xây dựng thực tế.

Một bộ bản vẽ nhà 1 trệt 2 lầu gồm bao nhiêu bản?

Một hồ sơ thiết kế nhà 1 trệt 2 lầu đầy đủ thường gồm hàng chục bản vẽ, chia thành các nhóm:

• Bản vẽ kiến trúc (mặt bằng, mặt tiền, mặt cắt).
• Bản vẽ kết cấu nhà 1 trệt 2 lầu (móng, cột, dầm, sàn).
• Bản vẽ điện nước nhà 3 tầng.

Số lượng cụ thể phụ thuộc vào quy mô công trình và mức độ chi tiết yêu cầu.

Có cần bản vẽ kết cấu khi xây nhà 1 trệt 2 lầu không?

Có. Nhà 1 trệt 2 lầu là công trình nhiều tầng, chịu tải trọng lớn hơn nhà cấp 4. Vì vậy, bản vẽ kết cấu nhà 1 trệt 2 lầu là bắt buộc để đảm bảo an toàn, đặc biệt khi nền đất yếu hoặc khu vực có điều kiện thi công phức tạp.

Thi công không có bản vẽ kết cấu rõ ràng dễ dẫn đến sai lệch kích thước thép, móng không phù hợp hoặc lún nứt về sau.

Thời gian hoàn thành bản vẽ nhà 1 trệt 2 lầu mất bao lâu?

Thời gian hoàn thiện một bộ bản vẽ thiết kế nhà 1 trệt 2 lầu thường dao động từ 15 – 30 ngày, tùy vào mức độ phức tạp và số lần điều chỉnh phương án.

Giai đoạn này bao gồm khảo sát hiện trạng, lên phương án mặt bằng, chốt phối cảnh và triển khai hồ sơ kỹ thuật. Việc trao đổi rõ nhu cầu ngay từ đầu sẽ giúp rút ngắn thời gian và hạn chế chỉnh sửa nhiều lần.

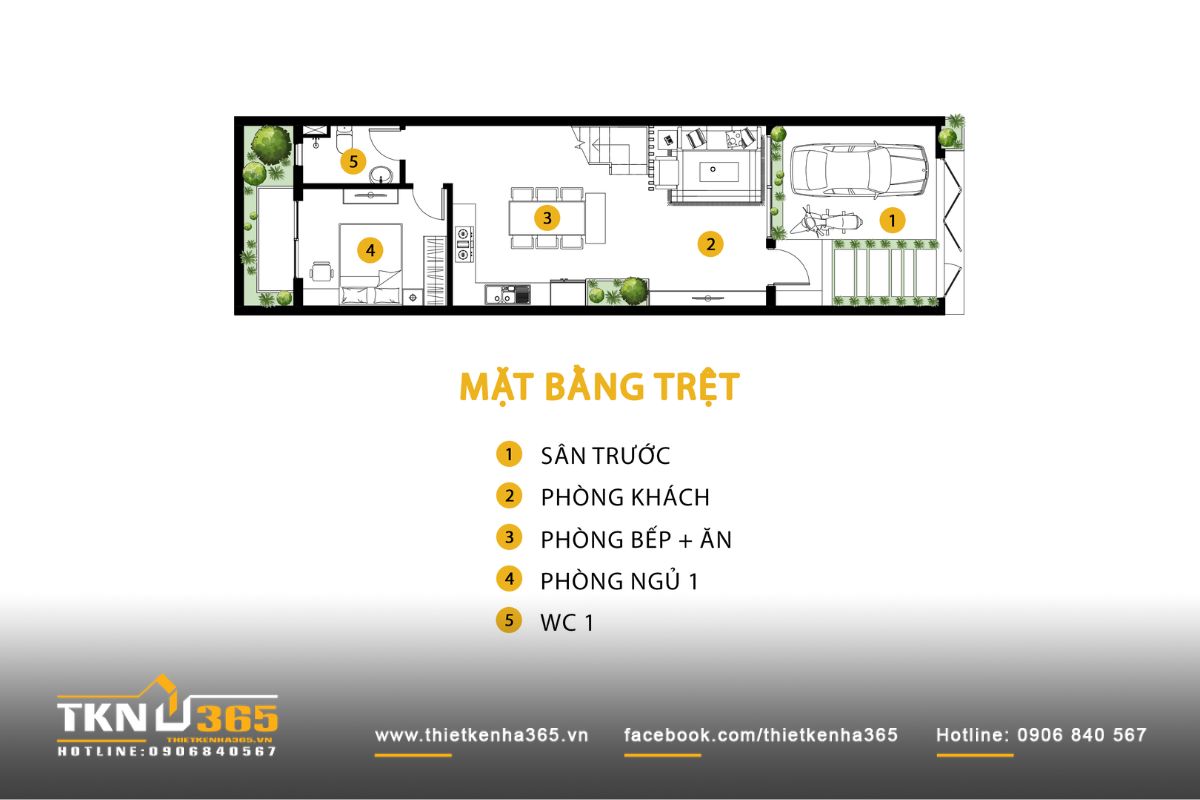

Bản vẽ nhà 1 trệt 2 lầu không chỉ là tài liệu tham khảo mà là nền tảng kỹ thuật quyết định độ an toàn, công năng và khả năng kiểm soát chi phí của công trình. Khi hiểu rõ cấu trúc một hồ sơ thiết kế nhà 1 trệt 2 lầu – từ bản vẽ mặt bằng, kiến trúc đến bản vẽ kết cấu và điện nước – gia chủ sẽ chủ động hơn trong trao đổi với đơn vị thi công và hạn chế sai sót thực tế.

Tham khảo mẫu bản vẽ có sẵn giúp định hướng ý tưởng, nhưng để thi công hiệu quả, giải pháp thiết kế riêng theo diện tích đất và nhu cầu sử dụng vẫn là lựa chọn phù hợp hơn. Nếu bạn đang cân nhắc thiết kế nhà 1 trệt 2 lầu, hãy liên hệ Thiết Kế Nhà 365 để bắt đầu việc tư vấn phương án mặt bằng và dự toán chi tiết. Việc chuẩn bị kỹ hồ sơ thiết kế ngay từ đầu giúp quá trình xây dựng diễn ra minh bạch, tiết kiệm và bền vững.
