Hồ sơ thiết kế thi công nhà: Chi tiết thành phần và giấy tờ cấp phép

Hồ sơ thiết kế thi công nhà là nền tảng liên quan đến khía cạnh pháp lý và tiêu chuẩn kỹ thuật, giúp cho quá trình thi công diễn ra suôn sẻ, tuân thủ theo các quy chuẩn và đúng với định hướng thiết kế ban đầu.

Bộ hồ sơ này không chỉ thể hiện giải pháp kiến trúc và kỹ thuật của ngôi nhà, mà còn đóng vai trò tiên quyết trong quá trình xin cấp phép, dự toán chi phí và triển khai thi công sau này.

Việc nắm rõ các thành phần hồ sơ, quy trình chuẩn bị và yêu cầu pháp lý đi kèm sẽ giúp chủ đầu tư tránh được nhiều rủi ro, từ thủ tục hành chính đến sai sót có thể gặp phải trong quá trình xây dựng.

1. Các thành phần chính của hồ sơ thiết kế thi công nhà

1.1 Hồ sơ kiến trúc: Bản vẽ mặt bằng, mặt cắt, mặt đứng

Hồ sơ kiến trúc là thành phần quan trọng hàng đầu trong hồ sơ thiết kế thi công nhà, thể hiện đầy đủ hình dạng, bố cục và giải pháp tổ chức không gian của công trình.

Các bản vẽ kiến trúc được triển khai dưới dạng mặt bằng, mặt cắt, mặt đứng, từ đó giúp gia chủ hình dung trực quan về quy mô, tỷ lệ và kết cấu tổng thể.

Nội dung hồ sơ thường bao gồm:

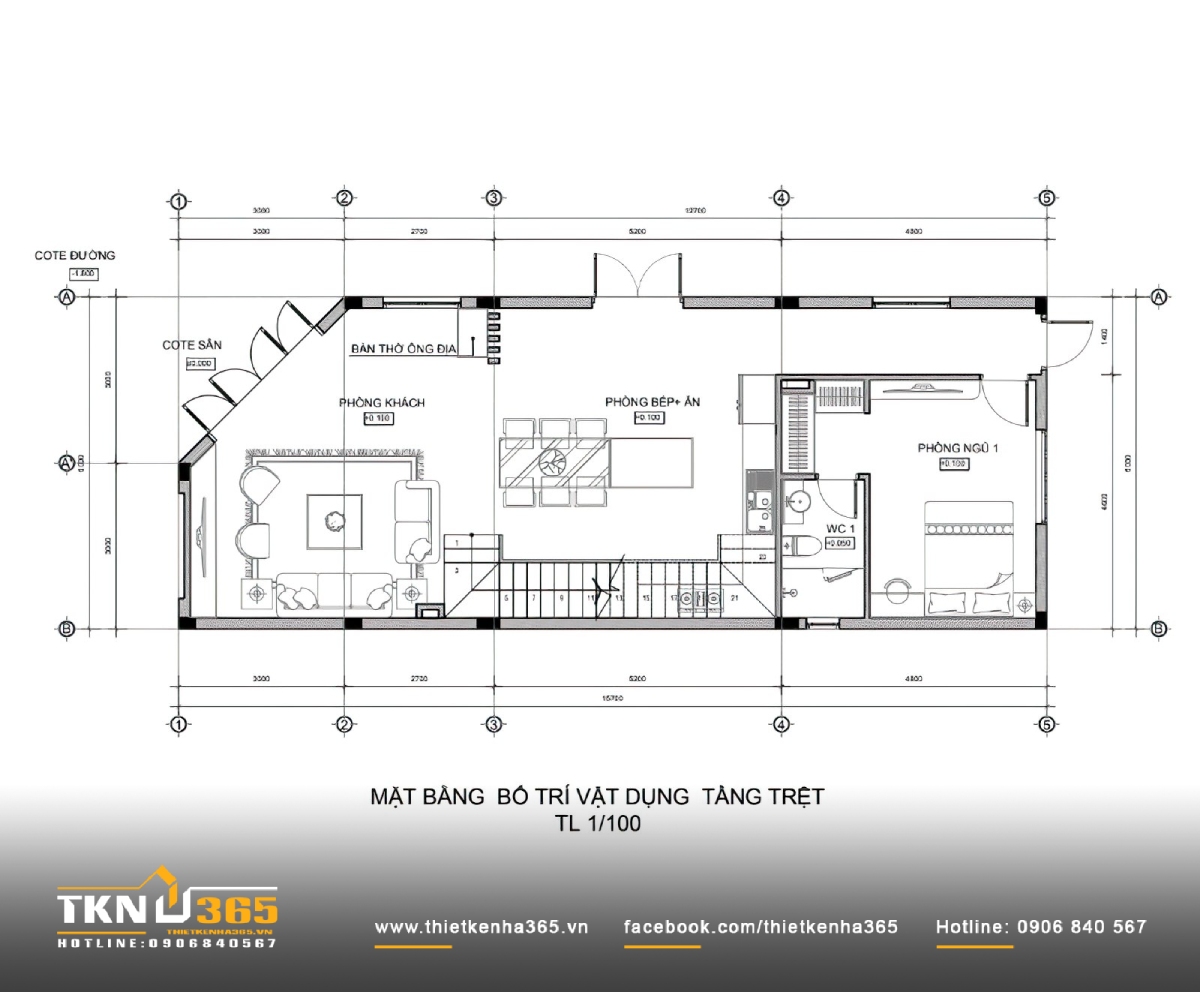

• Mặt bằng các tầng: Biểu đạt cách bố trí không gian, vị trí tường, cửa, đồ nội thất và thông số kích thước chi tiết.
• Mặt đứng công trình: Thể hiện hình ảnh ngôi nhà nhìn từ các hướng, gồm thiết kế cửa sổ, mái, lan can, mặt tiền…
• Mặt cắt dọc và ngang: Giúp làm rõ cao độ giữa các tầng, độ cao trần, cấu trúc sàn, mái và tường theo chiều sâu.
• Chi tiết cầu thang, khu vệ sinh, cửa, trần và các bộ phận phụ trợ: Phục vụ quá trình thi công chính xác và đúng tiêu chuẩn.
• Mặt bằng hoàn thiện: Thể hiện vật liệu hoàn thiện cho sàn, trần và tường.

Bên cạnh vai trò kỹ thuật, hồ sơ kiến trúc còn phản ánh rõ định hướng thẩm mỹ và cá tính riêng của mỗi gia chủ.

1.2 Hồ sơ kết cấu: Chi tiết móng, cột, dầm, sàn

Hồ sơ kết cấu đóng vai trò then chốt trong hồ sơ thiết kế thi công nhà, giúp xác định kết cấu chịu lực chính của công trình, đảm bảo ngôi nhà có thể đứng vững trong suốt quá trình đưa vào sử dụng về sau.

Tất cả các bản vẽ trong phần này đều được triển khai dựa trên số liệu khảo sát thực tế và tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật hiện hành. Các thành phần trực thuộc hồ sơ kết cấu:

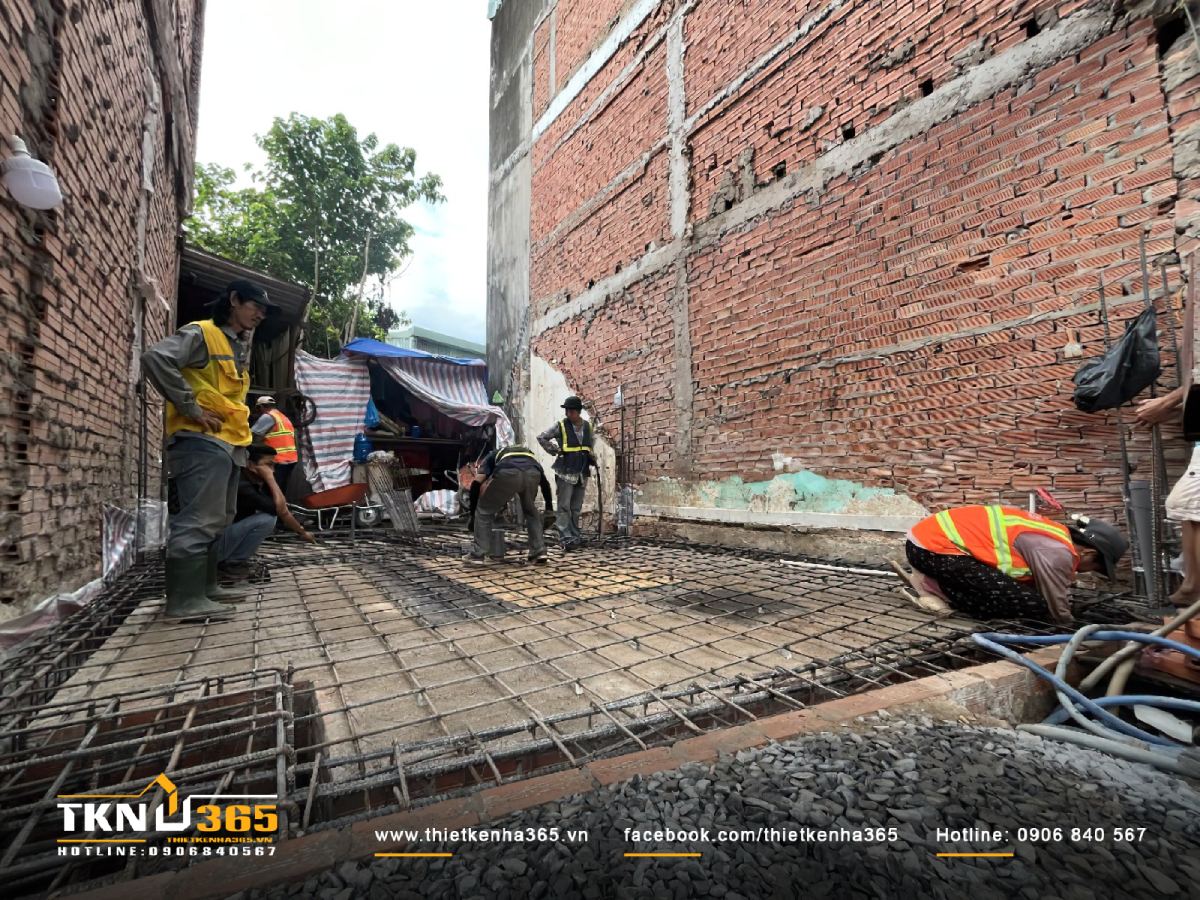

• Bản vẽ kết cấu móng: Mô tả loại móng được sử dụng (móng đơn, móng băng, móng cọc…), kích thước móng, chiều sâu chôn móng và chi tiết bố trí cốt thép phần móng.
• Bản vẽ kết cấu cột, dầm, sàn: Thể hiện sơ đồ bố trí, mặt cắt kết cấu, kích thước, chiều cao, vị trí thép chịu lực và thép đai, cùng các mối liên kết giữa các bộ phận.
• Chi tiết cầu thang, lanh tô, sê nô, ban công…: đảm bảo tính ổn định của các bộ phận phụ trợ, đồng thời tránh nguy cơ nứt vỡ hay làm võng sàn trong quá trình sử dụng.
• Thuyết minh kết cấu: Giải thích nguyên lý tính toán, loại vật liệu sử dụng, tải trọng thiết kế và các tiêu chuẩn áp dụng.

1.3 Hồ sơ điện nước: Sơ đồ cấp thoát nước, hệ thống điện

Hồ sơ điện nước là phần không thể thiếu trong hồ sơ thiết kế thi công nhà, giúp đảm bảo cho hệ thống kỹ thuật vận hành ổn định, an toàn và tiện dụng trong sinh hoạt hằng ngày.

Bộ hồ sơ này cung cấp toàn bộ thông tin về cách bố trí, nguyên lý hoạt động và kỹ thuật thi công hệ thống điện, nước trong nhà ở dân dụng. Các nội dung chính như sau:

• Sơ đồ hệ thống điện: Thể hiện đường đi của dây điện âm tường, sơ đồ nguyên lý và mặt bằng bố trí thiết bị điện (đèn chiếu sáng, ổ cắm, công tắc, máy lạnh, bình nước nóng, tủ điện tổng…). Bản vẽ đảm bảo phân bổ tải hợp lý, dễ bảo trì và tránh tình trạng quá tải.
• Sơ đồ cấp nước: Thiết kế đường ống cấp nước sinh hoạt từ nguồn (bể ngầm, bồn nước mái, hệ thống nước máy) đến các thiết bị sử dụng như lavabo, sen tắm, bồn cầu, máy giặt… đảm bảo áp lực và lưu lượng ổn định.
• Sơ đồ thoát nước: Thể hiện hướng thoát nước thải sinh hoạt, nước mưa, nước xám… về bể phốt, hay hệ thống thoát công cộng. Việc thiết kế đảm bảo không gây ứ đọng, hôi thối hoặc tắc nghẽn.
• Vị trí và thông số kỹ thuật của thiết bị: Đi kèm với bản vẽ là bảng thống kê các thiết bị điện nước, chủng loại, công suất, đường kính ống, chiều cao lắp đặt… giúp nhà thầu thi công đúng yêu cầu và dễ dàng quản lý vật tư.

1.4 Hồ sơ dự toán: Bảng khối lượng, chủng loại vật tư và chi phí

Trong hồ sơ thiết kế thi công nhà, phần dự toán đóng vai trò là cơ sở về mặt tài chính, để chủ đầu tư hoạch định ngân sách, kiểm soát chi phí và đảm bảo minh bạch trong quá trình thương thảo với đơn vị thi công. Hồ sơ dự toán sẽ bao gồm:

• Bảng khối lượng chi tiết: Liệt kê từng hạng mục thi công (phần thô, hoàn thiện, hệ thống điện nước, sân vườn…) kèm khối lượng cụ thể như m2, m3, kg… từ đó có thể tính toán tổng vật tư cần dùng.
• Danh mục chủng loại vật tư và thiết bị: Mô tả rõ loại vật liệu, tiêu chuẩn kỹ thuật, thiết bị sử dụng (đèn, thiết bị vệ sinh, hệ thống điện…), kèm theo đơn giá thị trường.
• Dự toán chi phí từng phần: Gồm chi phí vật tư, nhân công, máy móc và các khoản dự phòng (phát sinh, trượt giá…). Mỗi phần đều được tách riêng nhằm dễ kiểm soát và điều chỉnh theo ngân sách thực tế.
• Tổng mức đầu tư dự kiến: Cho biết con số tổng thể cần chuẩn bị để hoàn thiện công trình theo hồ sơ thiết kế.

1.5 Các bản vẽ chi tiết khác: Cổng, hàng rào, nội thất (nếu có)

Ngoài các thành phần chính, hồ sơ thiết kế thi công nhà còn có thể đi kèm các bản vẽ chi tiết khác tùy vào nhu cầu và mức độ đầu tư của gia chủ. Đây là những yếu tố bổ trợ giúp hoàn thiện không gian sống cả về thẩm mỹ và công năng sử dụng.

Cụ thể, hồ sơ có thể đề cập đến các hạng mục:

• Thiết kế cổng và hàng rào: Thể hiện kích thước, kết cấu, chất liệu (sắt, nhôm, bê tông…) và kiểu dáng kiến trúc sao cho nhất quán với mặt tiền căn nhà.
• Bản vẽ sân vườn: Bố trí tiểu cảnh, lối đi, mảng xanh, hệ thống thoát nước, chiếu sáng ngoài trời, tạo nên không gian thư giãn hài hòa với thiên nhiên.
• Phương án nội thất sơ bộ: Gợi ý cách bố trí nội thất cho từng phòng (phòng khách, bếp, phòng ngủ, phòng thờ…), lựa chọn màu sắc, vật liệu và phong cách thiết kế đồng bộ với tổng thể kiến trúc.
• Chi tiết kỹ thuật bổ sung: Ví dụ như mái che gara, lam chắn nắng, ban công, vách kính, hay các phụ kiện trang trí đặc biệt theo yêu cầu riêng.

2. Hồ sơ cần thiết để xin cấp phép xây dựng nhà

2.1 Đơn xin cấp phép xây dựng theo mẫu quy định

Đây là biểu mẫu hành chính bắt buộc, do Bộ Xây dựng ban hành và cần điền đầy đủ thông tin liên quan đến chủ đầu tư, vị trí xây dựng, quy mô công trình, thời gian dự kiến thi công… Đơn phải được ký tên, đóng dấu (nếu có) và nộp kèm trong bộ hồ sơ nộp tại cơ quan quản lý xây dựng cấp quận, huyện.

2.2 Bản sao giấy tờ về quyền sử dụng đất, quyền sở hữu nhà

Để chứng minh quyền hợp pháp đối với khu đất xây dựng, chủ đầu tư cần cung cấp bản sao sổ đỏ (giấy chứng nhận quyền sử dụng đất), hay các loại giấy tờ tương đương về giá trị pháp lý. Trong trường hợp xây dựng trên khu đất do nhiều người đồng sở hữu, gia chủ cần có thêm văn bản đồng thuận có công chứng.

2.3 Bản vẽ thiết kế xây dựng (2 bộ) do đơn vị có năng lực lập

Các bản vẽ này bao gồm kiến trúc, kết cấu, hệ thống điện nước, mặt bằng tổng thể… và phải được đơn vị có chứng chỉ năng lực hành nghề thiết kế lập ra và đóng dấu. Bản vẽ nộp kèm phải có đầy đủ chữ ký của chủ đầu tư và người chịu trách nhiệm chuyên môn về thiết kế.

2.4 Giấy tờ chứng minh năng lực của đơn vị thiết kế

Đây là thành phần hồ sơ bổ sung nhằm xác minh đơn vị thiết kế có đủ tư cách pháp nhân và năng lực chuyên môn để thực hiện bản vẽ xây dựng không. Các giấy tờ cần thiết gồm: chứng chỉ năng lực hoạt động xây dựng, chứng chỉ hành nghề của kiến trúc sư, kỹ sư phụ trách, và giấy phép đăng ký kinh doanh (đối với tổ chức).

2.5 Các giấy tờ pháp lý liên quan khác (cam kết an toàn, giải phóng mặt bằng…)

Tùy theo vị trí và tính chất của từng công trình, cơ quan cấp phép có thể yêu cầu bổ sung các giấy tờ liên quan như: cam kết đảm bảo an toàn cho các công trình lân cận, giấy xác nhận đã giải phóng mặt bằng, văn bản xác nhận đấu nối hạ tầng kỹ thuật (nước, điện, thoát nước…), hay giấy xác nhận không tranh chấp đất đai từ địa phương.

3. Dịch vụ thiết kế thi công trọn gói mang lại lợi ích gì?

3.1 Hồ sơ thiết kế thi công được cung cấp hoàn chỉnh và đầy đủ

Khi sử dụng dịch vụ thi công nhà trọn gói, khách hàng sẽ được bàn giao hồ sơ thiết kế thi công nhà đầy đủ, gồm kiến trúc, kết cấu, điện nước, nội thất và dự toán chi tiết chi phí. Tất cả đều được thực hiện bởi đội ngũ chuyên môn giàu kinh nghiệm, đảm bảo tính chính xác, rõ ràng và phù hợp với tiêu chuẩn kỹ thuật và yêu cầu cấp phép.

3.2 Đồng bộ hồ sơ thiết kế và với quy trình thi công

Một trong những lợi thế lớn của dịch vụ trọn gói là sự đồng bộ giữa hồ sơ thiết kế thi công nhà và quá trình triển khai thực tế. Nhờ đó, hạn chế tối đa các sai sót, rút ngắn thời gian xử lý khi có thay đổi và đảm bảo công trình được thi công đúng như bản vẽ ban đầu.

3.3 Tiết kiệm thời gian và tối ưu chi phí xây dựng

Thay vì phải làm việc với nhiều đơn vị riêng lẻ, khi chọn dịch vụ thiết kế, thi công trọn gói, khách hàng sẽ tiết kiệm kha khá thời gian và công sức. Bên cạnh đó, nhờ lập kế hoạch thi công gắn liền với hồ sơ thiết kế thi công nhà, đơn vị thực hiện có thể kiểm soát khối lượng, vật tư và nhân công hiệu quả, từ đó tránh tình trạng lãng phí và giảm chi phí phát sinh.

3.4 Đảm bảo chất lượng, tính thẩm mỹ và công năng

Dịch vụ trọn gói giúp kiểm soát chất lượng công trình kể từ giai đoạn ý tưởng đến lúc hoàn thiện đưa vào sử dụng. Thiết kế và thi công theo cùng một định hướng giúp tối ưu cả về thẩm mỹ, công năng và độ bền của công trình, đồng thời đảm bảo mỗi chi tiết được thi công đúng như trong hồ sơ.

3.5 Tránh rủi ro pháp lý và phát sinh không mong muốn

Khi hồ sơ thiết kế thi công nhà được thực hiện bài bản và đúng quy định pháp luật, việc xin phép xây dựng và triển khai công trình sẽ diễn ra suôn sẻ như mong đợi. Điều này giúp chủ đầu tư tránh được các rủi ro như xử phạt hành chính, buộc phải tháo dỡ, hay đình chỉ thi công do vi phạm pháp lý.

3.6 Dịch vụ thiết kế thi công nhà trọn gói uy tín – Thiết Kế Nhà 365

Thiết Kế Nhà 365 cung cấp giải pháp thiết kế, thi công trọn gói chuyên nghiệp, với quy trình rõ ràng cùng đội ngũ kiến trúc sư và kỹ sư giàu kinh nghiệm. Chúng tôi cam kết thực hiện đầy đủ hồ sơ thiết kế thi công nhà, hỗ trợ khách hàng từ khâu tư vấn đến khi hoàn thiện công trình, cam kết bàn giao đúng tiến độ, đúng chất lượng và đúng yêu cầu ngân sách.

4. Câu hỏi thường gặp

Hồ sơ thiết kế thi công có bắt buộc phải có khi xây nhà không?

Theo quy định, hầu hết các công trình xây dựng nhà ở đều phải có hồ sơ thiết kế thi công nhà để đảm bảo an toàn, chất lượng và phù hợp với quy chuẩn xây dựng.

Thời gian chuẩn bị hồ sơ xin phép xây dựng thường mất bao lâu?

Thời gian xử lý hồ sơ xin phép xây dựng tại UBND cấp huyện thường từ 7 đến 15 ngày làm việc, tùy loại công trình và đầy đủ hồ sơ hợp lệ.

Chi phí cho việc lập hồ sơ thiết kế nhà có đắt không?

Chi phí lập hồ sơ thiết kế nhà phụ thuộc vào quy mô, mức độ phức tạp của công trình và đơn vị thiết kế.

Có thể tự làm hồ sơ thiết kế để xin cấp phép không?

Chủ đầu tư không nên tự làm hồ sơ thiết kế nếu không có chuyên môn, vì hồ sơ phải do đơn vị có năng lực, chứng chỉ hành nghề lập ra và đóng dấu mới được cơ quan cấp phép chấp thuận.

Nếu không có đủ hồ sơ thiết kế, việc thi công nhà sẽ gặp rủi ro gì?

Một số rủi ro có thể gặp phải: bị xử phạt hành chính, đình chỉ thi công, buộc tháo dỡ công trình, hoặc phát sinh sai sót kỹ thuật, ảnh hưởng đến mức độ an toàn và chất lượng của công trình.

Một bộ hồ sơ thiết kế thi công nhà chỉn chu, đầy đủ và đúng tiêu chuẩn không chỉ là cơ sở để xin phép xây dựng, mà còn là nền tảng đảm bảo tiến độ, chất lượng và chi phí hợp lý suốt quá trình thi công.

Nếu bạn đang chuẩn bị xây nhà và cần sự đồng hành xuyên suốt từ khâu thiết kế đến thi công, Thiết Kế Nhà 365 sẵn sàng hỗ trợ bạn chuyên nghiệp, minh bạch ngay từ bước đầu tiên.
